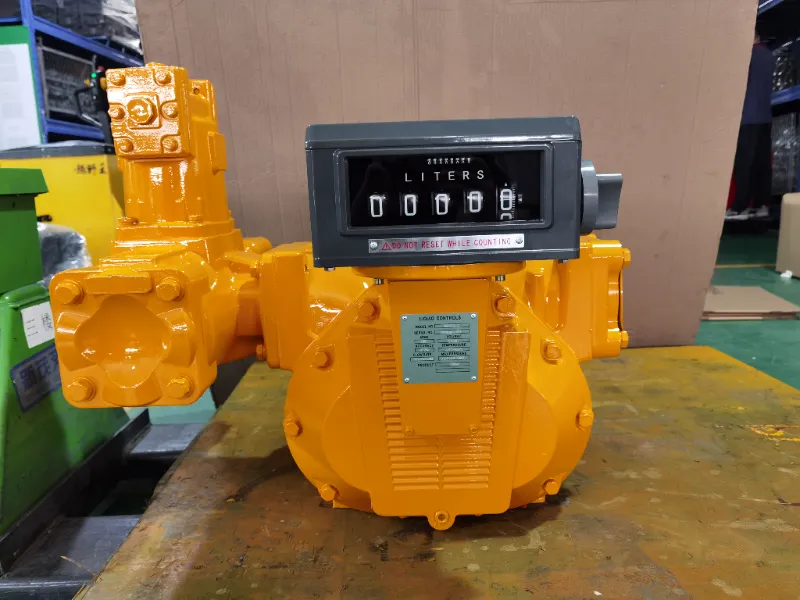

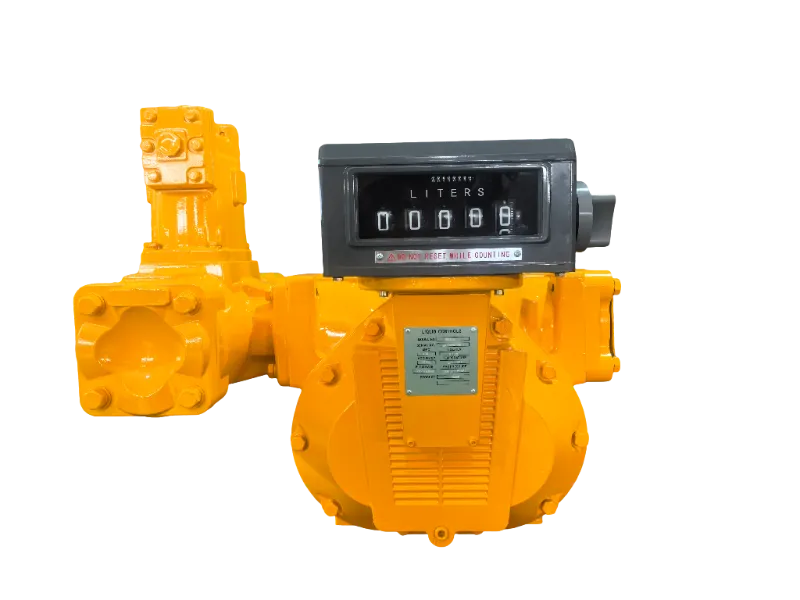

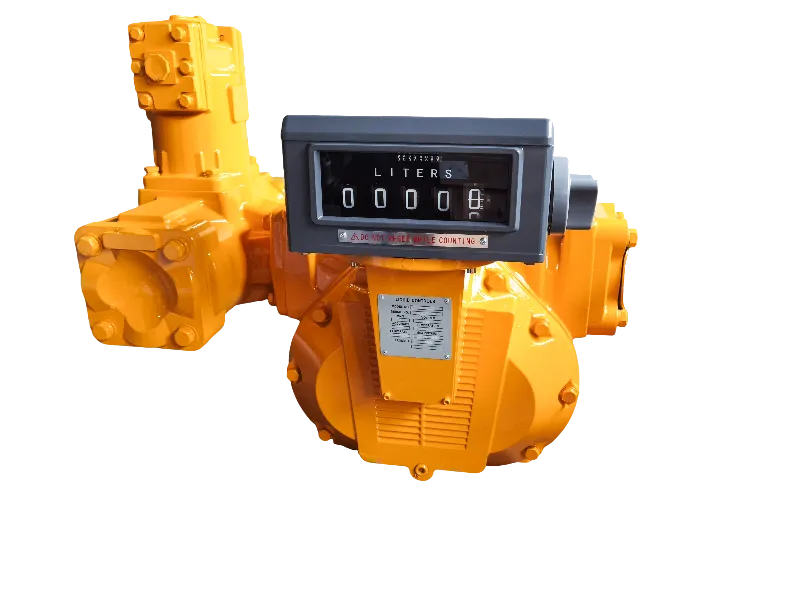

4-calowy przepływomierz do kontroli cieczy

System kontroli przepływu w rurociągach serii M to rozwiązanie pomiarowe przeznaczone do rurociągów tankowania i przesyłu paliwa o dużym przepływie. Ten 4-calowy przepływomierz do kontroli cieczy charakteryzuje się zwartą budową, łatwą obsługą, prostą konserwacją, niezawodnym działaniem i nowoczesnym wyglądem. Nadaje się do nafty, oleju napędowego, benzyny i paliw mieszanych.

Ten przepływomierz zawiera komorę płynową z wałem utrudniającym i dwoma wałami przemieszczającymi, obracającymi się synchronicznie z dopasowanymi zębatkami. Płyn wpływa do komory, wał blokujący obraca się pod ciśnieniem, za nim podążają dwa wały wyporowe, a płyn przepływa do wylotu, przekształcając przepływ liniowy w ruch obrotowy. 4-calowy przepływomierz do kontroli cieczy mierzy przepływ w oparciu o utrudnianie obrotu wału, przesyłany za pomocą licznika lub sygnału impulsowego do terminala komputerowego.

Parametr jest następujący.

Struktura

Ten 4-calowy przepływomierz do kontroli cieczy składa się z komory płynowej, wału blokującego, wałów przemieszczających, przekładni synchronicznych oraz licznika lub urządzenia wyjściowego impulsu. Wał blokujący i dwa wałki przemieszczające współpracują ze sobą w komorze płynowej, zapewniając precyzyjne dozowanie poprzez zsynchronizowany obrót przekładni.

Funkcja

4-calowy przepływomierz do kontroli cieczy ma zwartą i solidną konstrukcję, która zapewnia łatwą obsługę i prostą konserwację, zapewniając jednocześnie bezpieczną i niezawodną pracę w wymagających warunkach tankowania. Unikalna konstrukcja wału blokującego i przemieszczającego przekształca liniowy przepływ płynu w ruch obrotowy, umożliwiając bardzo dokładny pomiar w szerokim zakresie natężeń przepływu. Miernik jest szczególnie przystosowany do zastosowań związanych z tankowaniem przy dużym przepływie i pomiarami w rurociągach, a jego nowoczesny wygląd uzupełnia zaawansowane systemy zarządzania paliwem. Dodatkowo oferuje opcjonalne wyjście licznikowe lub impulsowe, umożliwiające bezproblemowe gromadzenie danych i integrację z istniejącymi systemami sterowania.

Aplikacje

Pomiary załadunku i rozładunku paliw w rafineriach i zakładach przetwórczych

Pomiar przeładunku cystern samochodowych i cystern LPG

Dozowanie paliwa ciężkiego do dużych ciężarówek i samolotów.

Warunki instalacji i eksploatacji

 4-calowy przepływomierz do kontroli cieczy musi spełniać wszystkie normy bezpieczeństwa, wentylacji, ochrony przeciwpożarowej i elektryczne. Rurociągi należy oczyścić przed montażem. Zamontuj miernik na stabilnej platformie – nie bezpośrednio na rurociągu – aby uniknąć zniekształceń spowodowanych rozszerzalnością cieplną lub naprężeniami kołnierza. W razie potrzeby zainstalować filtr siatkowy przed urządzeniem i pionowy eliminator powietrza na wlocie. Podczas uruchamiania napełnij miernik powoli, aby usunąć powietrze, trzymaj zawór wylotowy zamknięty, aż licznik się obróci, a następnie całkowicie otwórz po przepłynięciu cieczy. Nigdy nie uruchamiaj miernika na sucho przez ponad pięć minut; pozostawać w zakresie przepływu znamionowego. Zapobiegaj wstrząsom hydraulicznym i rozszerzalności cieplnej dzięki odpowiedniemu stopniowi zamykania zaworów i funkcjonalnym zaworom nadmiarowym. Nie używaj miernika, jeśli na ścieżce przepływu znajduje się powietrze, pęcherzyki lub para.

Często zadawane pytania

P1: Czy kierunek przepływu wpływa na licznik?

A1: Tak. Kierunek przepływu wpływa na dokładność dozowania. Jeśli wymagane jest liczenie wsteczne, zmień bieg napędu.

P2: Jaka jest minimalna ilość zamówienia?

A2: MOQ wynosi 1 jednostkę.

P3: Jakie opcje pakowania są dostępne?

A3: Dostępne są zarówno drewniane skrzynki, jak i kartony – możesz wybrać zgodnie ze swoimi preferencjami.
