Wielostopniowa pompa do skroplonego gazu ziemnego

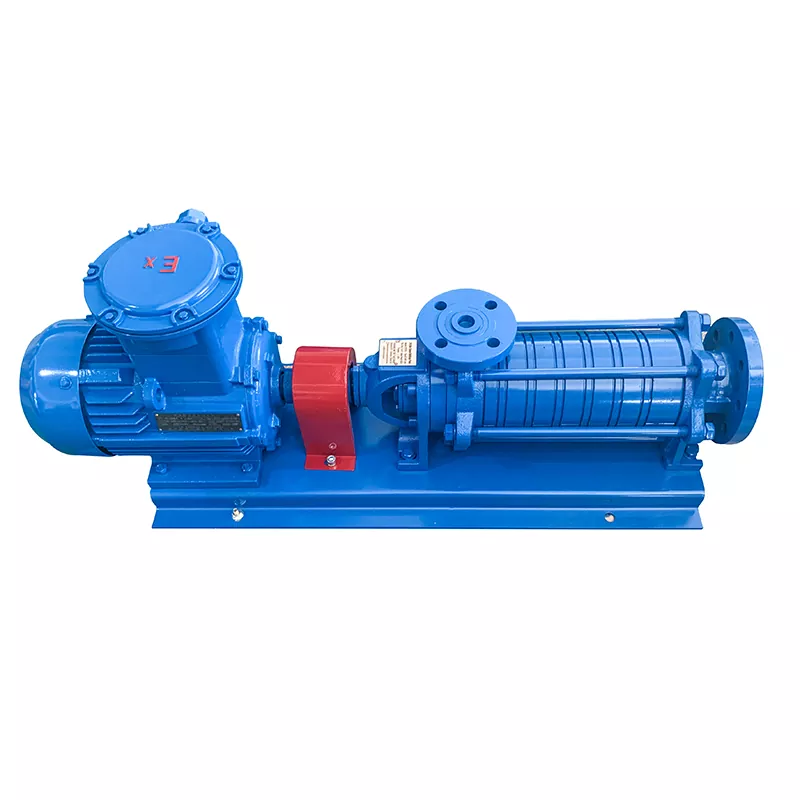

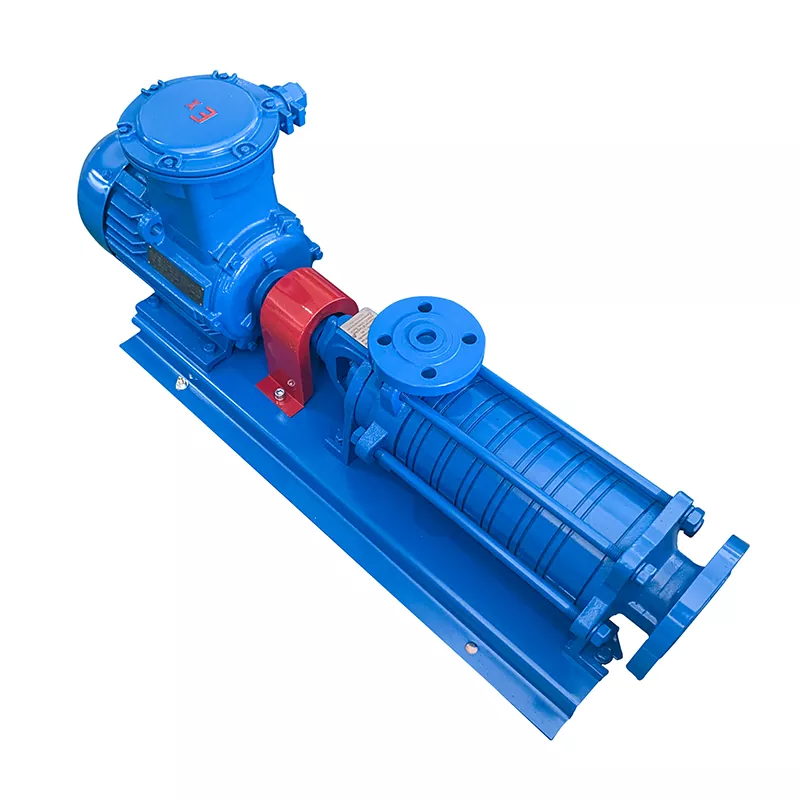

Wielostopniowa pompa do skroplonego gazu ropopochodnego to odśrodkowa pompa kanałowa przepływowa o konstrukcji poziomej i 6 stopniowa. Przyjmuje uszczelnienie mechaniczne bez zewnętrznego chłodzenia. Ta wielostopniowa pompa do skroplonego gazu ziemnego, wyposażona w turbinę wstępnego sprężania na końcu ssącym, doskonale sprawdza się w warunkach niskiego NPSH, zapewniając duże natężenie przepływu i wysokie ciśnienie.

Pompa składa się z czterech głównych elementów: sekcji nośnej, sekcji napędowej, łożysk i elementów uszczelniających. Sekcja nośna wykorzystuje śruby ściągające do połączenia ramy nośnej wlotu, przedniej tulei łopatki kierującej, przegrody łopatki kierującej, tulei tylnej łopatki kierującej, łącznika wylotowego, pokrywy końcowej wylotu i ramy nośnej wylotu, tworząc komorę roboczą. Część napędowa składa się z wału napędowego, wirnika przedniego stopnia, wirnika miedzianego i wpustu równoległego – wał napędza wirnik przez wpust, wytwarzając siłę odśrodkową. Łożyska obejmują łożyska tulejowe przednich łopatek kierujących, jednokierunkowe łożyska kulkowe wzdłużne i łożyska toczne. Elementy uszczelniające składają się z o-ringów i uszczelek mechanicznych. Parametr jest następujący.

Cecha strukturalna

Ta wielostopniowa pompa do skroplonego gazu ropopochodnego ma konstrukcję poziomą z 6-stopniowymi wirnikami, zapewniając dużą wysokość podnoszenia i duży przepływ. Uszczelnienie mechaniczne nie wymaga dodatkowego układu chłodzenia, co upraszcza instalację i konserwację. Turbina wstępnego sprężania po stronie ssącej skutecznie zmniejsza wymagania dotyczące NPSH, zapewniając stabilną pracę nawet przy złych warunkach ssania. Dzięki zwartej konstrukcji i płynnej pracy ta wielostopniowa pompa do skroplonego gazu ziemnego nadaje się do ciągłej, ciężkiej pracy.

Aplikacje

Ta wielostopniowa pompa do skroplonego gazu ropopochodnego nadaje się do napełniania butli, pompowania LPG z naziemnych zbiorników magazynowych oraz załadunku i rozładunku cystern. Obsługuje różnorodne media, w tym LPG, naftę, olej napędowy i inne ciecze.

Środki ostrożności

1. Na wlocie pompy należy zainstalować filtr siatkowy o rozmiarze oczek 100 lub drobniejszy, aby zapobiec przedostawaniu się zanieczyszczeń i powodowaniu uszkodzeń.

2. Przed uruchomieniem należy zalać pompę – usunąć całe powietrze i napełnić pompę cieczą. Niezastosowanie się do tego zalecenia spowoduje przegrzanie, wibracje i pracę na sucho, co może spowodować uszkodzenie pompy lub awarię sprzętu.

3. Przed uruchomieniem należy sprawdzić kierunek obrotu silnika.

4. Unikaj długotrwałej pracy z zamkniętym zaworem tłocznym, ponieważ skraca to żywotność pompy.

Często zadawane pytania

P1: Dlaczego pompa wielostopniowa nie działa?

A1: Sprawdź silnik. Jeśli wszystko jest w porządku, sprawdź korpus pompy pod kątem zakleszczeń – ciał obcych lub niezrównoważonego napięcia na 6 śrubach ściągających.

P2: Dlaczego pompa mocno wibruje podczas pracy?

A2: Sprawdź współosiowość silnika i pompy – sprawdź wyrównanie nakrętek mocujących i zgodność wysokości środkowej.

P3: Jak naprawić wyciek z pompy wielostopniowej?

A3: Sprawdź uszczelnienie mechaniczne (uszkodzenie lub nieprawidłowa wysokość) i sprawdź korpus pompy (pęknięcia lub zużyte pierścienie typu O-ring).
