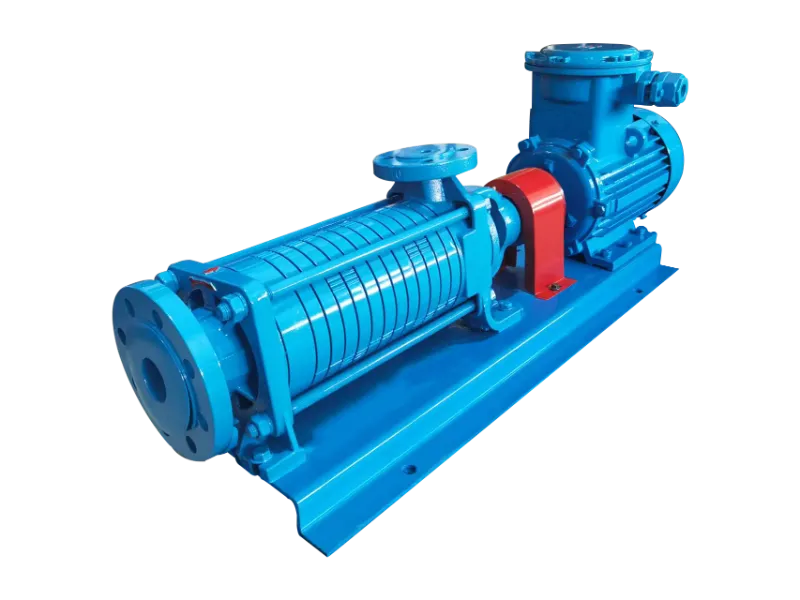

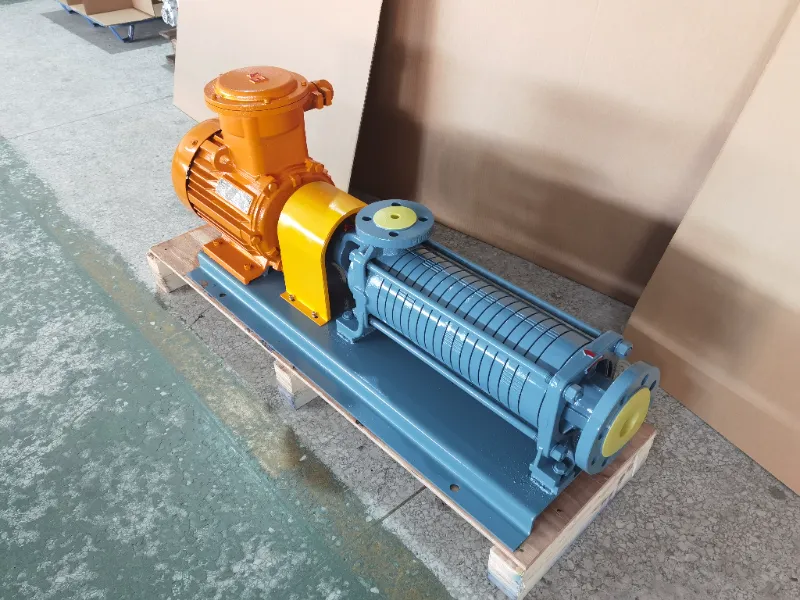

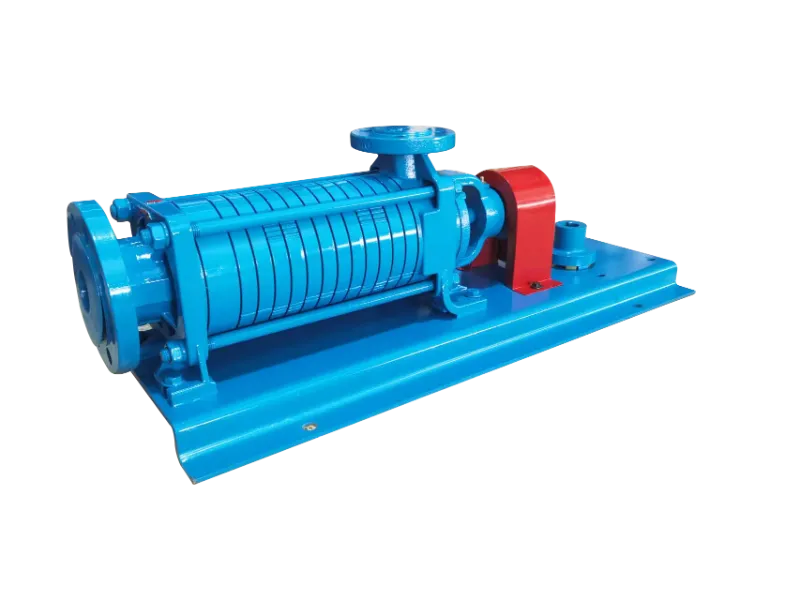

Ta wielostopniowa pompa LPG jest odśrodkową pompą kanałową przepływową o poziomej, 6-stopniowej konstrukcji. Przyjmuje uszczelnienie mechaniczne bez zewnętrznego chłodzenia. Wyposażona w turbinę wstępnego sprężania na końcu ssącym, ta 6-stopniowa pompa odśrodkowa lpg dobrze sprawdza się w warunkach niskiego NPSH, oferując duże natężenie przepływu i wysokie ciśnienie. Obsługuje różne media, w tym LPG, naftę, olej napędowy i inne lekkie oleje.
Parametr jest następujący.
| Kierunek obrotu | W kierunku przeciwnym do ruchu wskazówek zegara, patrząc w stronę końca wału napędowego |
| Maksymalne ciśnienie robocze | 2,0 MPa |
| Prędkość | 1450 obr./min |
| Moc | 4 kW, 380 V, 50 Hz |
| Temperatura otoczenia | –20°C do +60°C |
| Scena | 6 |
Ta 6-stopniowa pompa odśrodkowa lpg składa się z czterech głównych sekcji: wspornika, napędu, łożysk i uszczelek. Sekcja nośna składa się z ramy nośnej wlotu, ramy nośnej wylotu, przedniego zespołu tulei łopatki kierującej, przegrody łopatki kierującej, zespołu tulei łopatki kierującej, łącznika wylotu, pokrywy i obudowy łożyska – zabezpieczonych śrubami ściągającymi łączącymi wszystkie stopnie razem, tworząc komorę roboczą. Sekcja napędowa składa się z wału, wirnika przedniego stopnia, wirnika miedzianego i wpustu równoległego. Łożyska obejmują przednie łożyska tulejowe łopatek kierujących, łożyska tulejowe łopatek kierujących i łożyska toczne. Uszczelnienia składają się z o-ringów i uszczelnień mechanicznych.
Ta 6-stopniowa pompa odśrodkowa lpg działa na zasadzie siły odśrodkowej. Łopatki wirnika o dużej prędkości wirują ciecz i wyrzucają ją na zewnątrz, tworząc przepływ. Przed uruchomieniem pompę i rurociągi należy całkowicie zalać cieczą, aby wytworzyć próżnię. Gdy wirnik się obraca, ciecz jest wyrzucana na zewnątrz pod wpływem siły odśrodkowej, tworząc strefę niskiego ciśnienia w środku wirnika. Następnie ciśnienie atmosferyczne lub hydrauliczne wypycha więcej cieczy ze źródła do pompy, umożliwiając ciągły transfer.
Ta 6-stopniowa pompa odśrodkowa lpg nadaje się do napełniania butli, pompowania LPG z naziemnych zbiorników magazynowych oraz załadunku i rozładunku cystern. Obsługuje media takie jak LPG, nafta, olej napędowy i podobne lekkie węglowodory.
Na wlocie pompy należy zainstalować filtr siatkowy o rozmiarze 100 mesh lub drobniejszym.
Pompę należy zalać przed uruchomieniem – napełnić ją cieczą i usunąć całe powietrze, aby uniknąć pracy na sucho.
Przed uruchomieniem sprawdzić kierunek obrotów silnika.
Unikaj długotrwałej pracy z zamkniętym zaworem wylotowym.
A1: Sprawdź silnik i sprawdź, czy nie jest zakleszczony (obce ciała lub niewyważone śruby ściągające).
A2: Sprawdź wyrównanie – sprawdź nakrętki mocujące i zgodność wysokości środka.
A3: Sprawdź uszczelnienie mechaniczne (uszkodzenie lub nieprawidłowa wysokość – standardowo 2,5 mm ± 0,5 mm) i sprawdź pierścienie uszczelniające.
