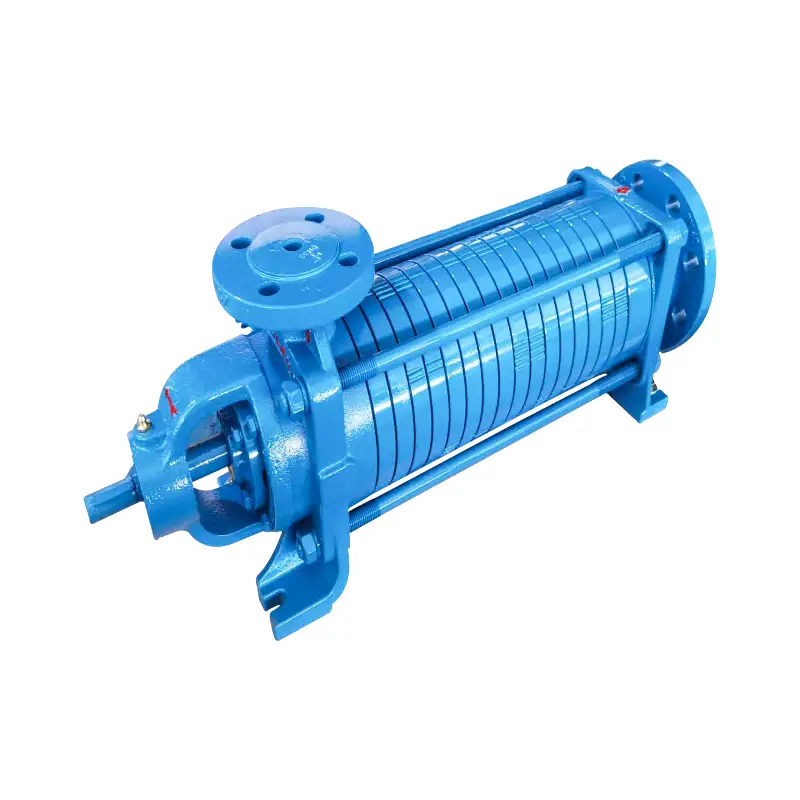

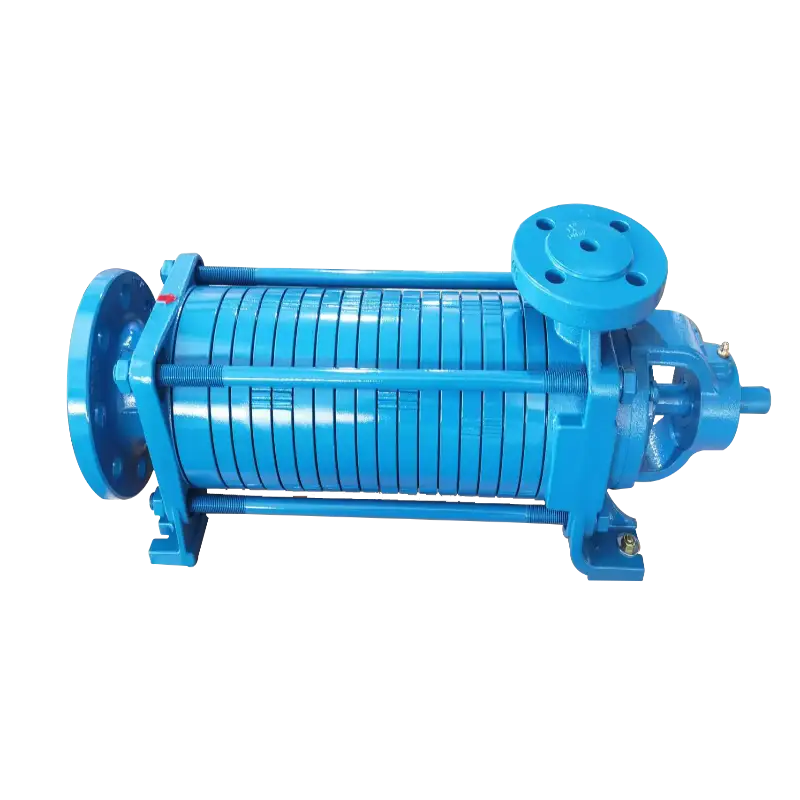

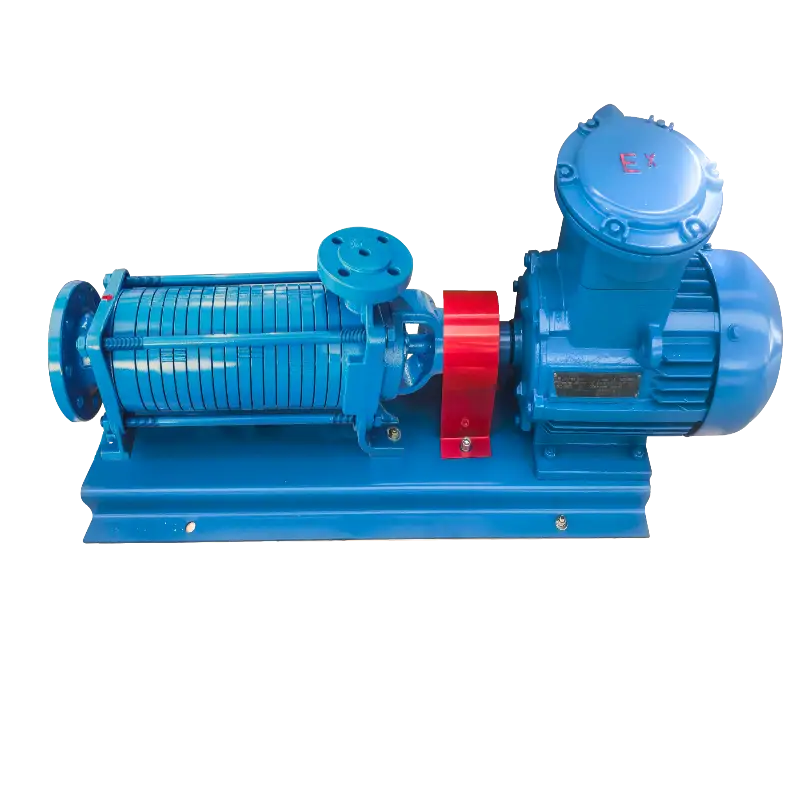

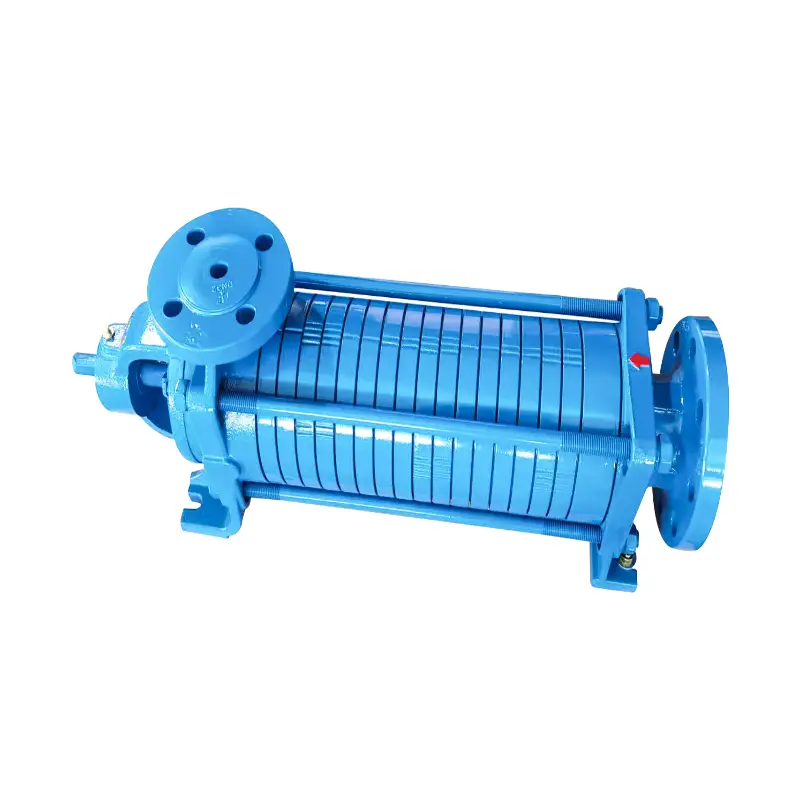

Ta wielostopniowa pompa lpg jest odśrodkową pompą kanałową przepływową o konstrukcji poziomej i 8-stopniową. Przyjmuje uszczelnienie mechaniczne bez zewnętrznego chłodzenia. Wyposażona w turbinę wstępnego sprężania na końcu ssawnym, ta wielostopniowa pompa lpg doskonale sprawdza się w warunkach niskiego NPSH, oferując duże natężenie przepływu i wysokie ciśnienie.
Pompa składa się z czterech głównych elementów: sekcji nośnej, sekcji napędowej, łożysk i elementów uszczelniających. Sekcja nośna składa się z ramy nośnej wlotu, ramy nośnej wylotu, zespołu przedniej tulei łopatki kierującej, przegrody łopatki kierującej, zespołu tulei łopatki kierującej, łącznika wylotu, pokrywy i obudowy łożyska – łącznik wylotu wykorzystuje śruby ściągające do zaciśnięcia każdej sekcji razem w celu utworzenia komory roboczej. Część napędowa składa się z wału napędowego, wirnika przedniego stopnia, wirnika miedzianego i wpustu równoległego – wał napędza wirnik przez wpust, wytwarzając siłę odśrodkową. Łożyska obejmują przednie łożyska tulejowe łopatek kierujących, łożyska tulejowe łopatek kierujących i łożyska toczne. Elementy uszczelniające składają się z O-ringów i uszczelnień mechanicznych.
Parametr jest następujący.
|
Kierunek obrotu |
W kierunku przeciwnym do ruchu wskazówek zegara, patrząc w stronę końca wału napędowego |
|
Maksymalne ciśnienie robocze |
2,8 MPa |
|
Prędkość |
1450 obr./min |
|
Moc |
5,5 kW, 380 V |
|
Temperatura otoczenia |
-20°C do 60°C |
|
Scena |
8 |
Ta wielostopniowa pompa lpg ma konstrukcję poziomą z 8-stopniowymi wirnikami, zapewniając dużą wysokość podnoszenia i duży przepływ. Uszczelnienie mechaniczne nie wymaga dodatkowego układu chłodzenia, co upraszcza instalację i konserwację. Turbina wstępnego sprężania po stronie ssawnej skutecznie zmniejsza wymagania dotyczące NPSH, zapewniając stabilną pracę nawet przy złych warunkach ssania. Dzięki zwartej konstrukcji i płynnej pracy ta wielostopniowa pompa lpg nadaje się do ciągłej, ciężkiej pracy.
Ta wielostopniowa pompa lpg nadaje się do napełniania butli, pompowania LPG z naziemnych zbiorników magazynowych oraz załadunku i rozładunku cystern. Obsługuje różnorodne media, w tym LPG, naftę, olej napędowy i inne ciecze.
P1: Dlaczego wielostopniowa pompa lpg nie działa?
A1: Sprawdź silnik i korpus pompy pod kątem zakleszczeń (ciała obce lub niewyważone śruby ściągające).
P2: Dlaczego wielostopniowa pompa lpg mocno wibruje?
A2: Sprawdź współosiowość silnika i pompy – sprawdź nakrętki mocujące i zgodność wysokości środkowej.
P3: Jak naprawić wyciek z wielostopniowej pompy lpg?
A3: Sprawdź uszczelnienie mechaniczne (uszkodzenie lub nieprawidłowa wysokość – standardowo 2,5 mm ± 0,5 mm) i sprawdź zużycie pierścieni typu O-ring.
