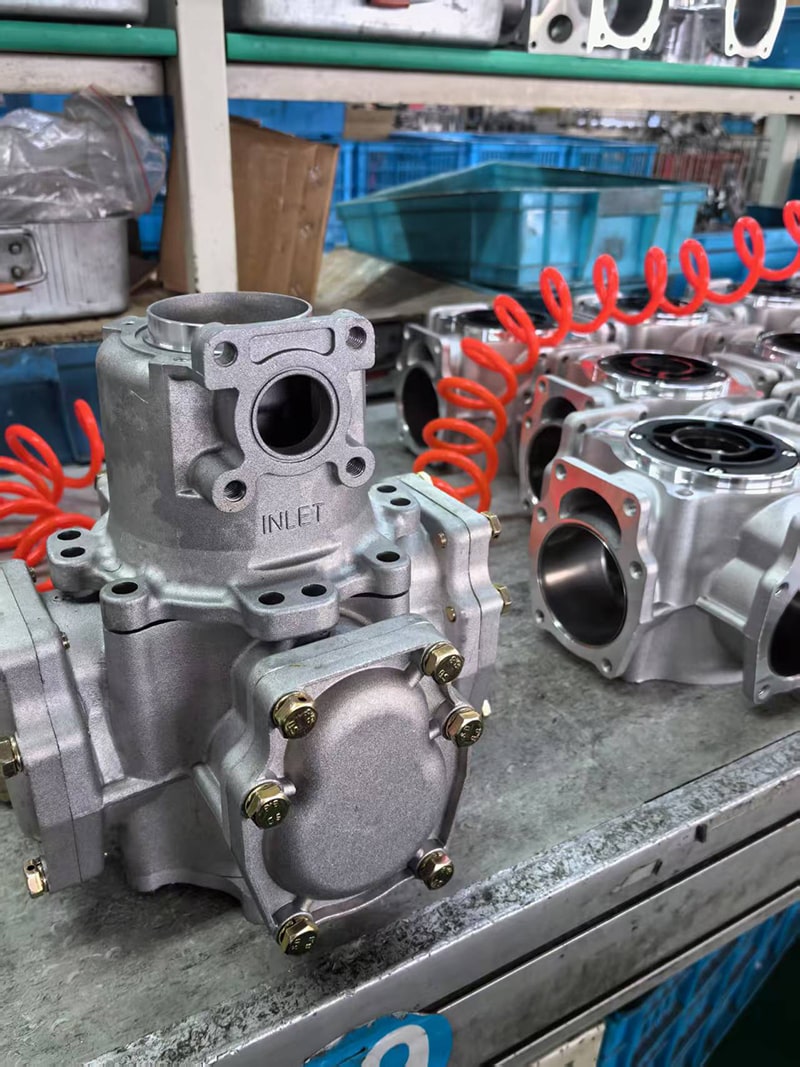

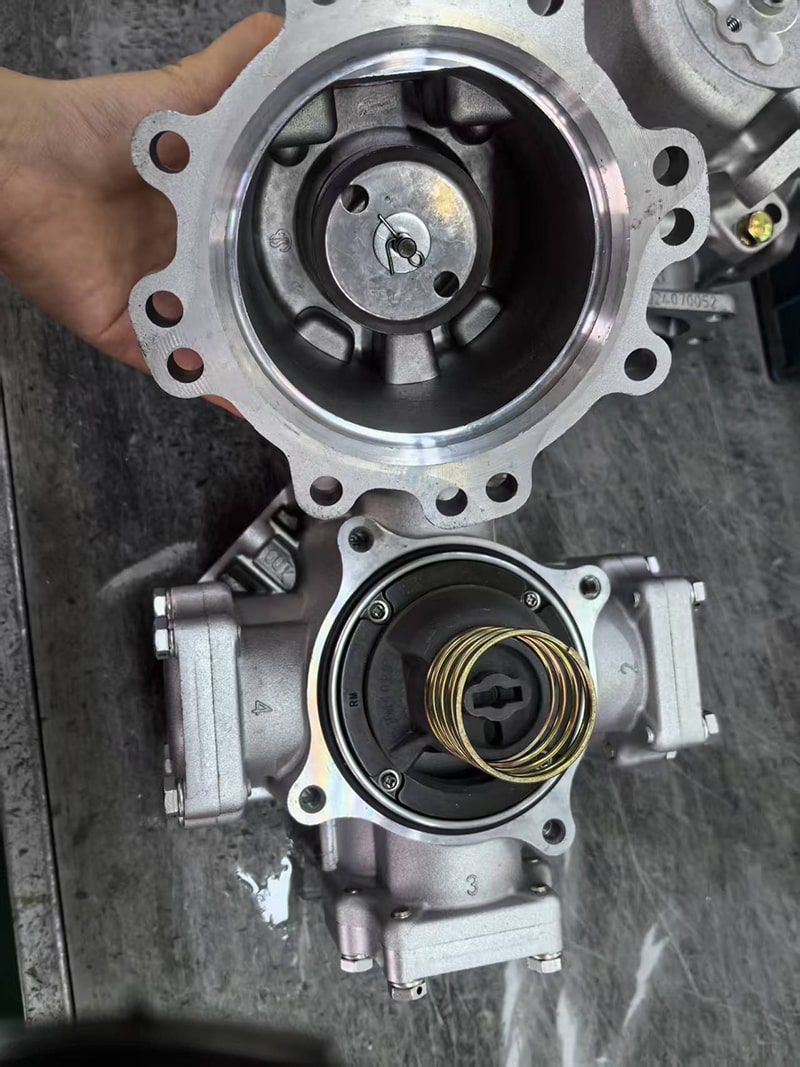

A Miernik przepływu dozownika paliwajest instrumentem używanym do pomiaru przepływu paliwa ciekłego. Wykorzystuje efekt wzbudzenia oporu lub przepływu paliwa ciekłego na miernik przepływu, gdy przepływa przez miernik przepływu w celu pomiaru przepływu. Poleganie na mechanicznym ruchu przeszkód, tłasków lub przekładni, natężenie przepływu jest przekształcane w liczbę obrotów przez mechaniczną transmisję, a objętość jest ostatecznie obliczana.
Przed użyciem miernika przepływu musisz najpierw przygotować się, w tym zakup miernika przepływu, wybór odpowiedniego zakresu pomiaru i zakresu, przygotowanie gwintowanych połączeń, pierścienie uszczelniające i rury itp.
1. Określ lokalizację instalacji miernika przepływu paliwa, ogólnie w pobliżu zbiornika olejowego lub na rurociągu olejowym.
2. Sprawdź, czy wokół miejsca instalacji istnieją inne rury lub części. Jeśli tak, zachowaj pewną odległość, aby uniknąć wzajemnej ingerencji.
3. Podłącz licznik przepływu do rurociągu ciężarówki olejowej i zwróć uwagę na wodoodporne uszczelnienie portu połączenia.
4. Zgodnie z instrukcjami okablowania miernika przepływu benzyny poprawnie podłącz przewód zasilający i linię sygnału.
5. W oprogramowaniu do debugowania licznika przepływu ustaw i kalibruj parametry, aby zapewnić dokładność wyników pomiaru.
Pozycjonowanie i kierunek
1. Orve Strzałka kierunku przepływu naMiernik przepływu paliwakorpus, aby zapewnić, że kierunek instalacji jest zgodny z kierunkiem przepływu oleju.
2. Instalacja horyzontalna jest najlepsza. Jeśli wymagana jest instalacja pionowa, patrz kąt pochylenia dozwolony w instrukcji.
Połączenie rurociągu
1. Połącz gwinty wlotowe i wylotowe i owinąć taśmę uszczelniającą (3-4 tury), aby zapobiec wejściu taśmy do wewnętrznej ściany rury.
2. Przedstawione zaciskanie interfejsu ręcznie, a następnie zablokuj go kluczem (unikaj nadmiernego stawienia, powodując pękanie skorupy).
Połączenie elektryczne
1. Połącz linię sygnału impulsów na płycie głównej sterującej zgodnie ze schematem okablowania, aby upewnić się, że warstwa osłonięcia jest dobrze uziemiona.
2. Sprawdź wodoodporną wydajność wtyczki, aby zapobiec atakowaniu wilgoci.
1. Otwórz zawór rurociągu i uruchom płyn i zwróć uwagę, aby stopniowo dostosować rozmiar przełącznika, aby uniknąć nadmiernego.
2. Wypróbuj różne prędkości przepływu, aby określić najlepszy zakres pomiaru i zakres.
3. Parametry, takie jak czułość i dokładność wskaźnika lub rejestratora.
Test pieczęci
Po włączeniu pompy olejowej sprawdź, czy każdy interfejs przecieka, i w razie potrzeby wymień uszczelkę.
Test ciśnienia statycznego: Zamknij zawór wylotowy i obserwuj, czy wskaźnik ciśnienia jest stabilny (nie utrzymuj spadku ciśnienia przez 15 minut).
Kalibracja pomiaru
Użyj standardowego przyrządu pomiarowego (takiego jak 20 -litrowy standardowy cylinder pomiarowy metal) do rzeczywistej kalibracji cieczy.
Dostosuj współczynnik impulsu na płycie głównej, aby upewnić się, że błąd wskazania wynosi ± 0,3% (patrz przepisy weryfikacyjne JJG 443-2015).
Konfiguracja oprogramowania
Wprowadź parametry miernika przepływu benzyny (takie jak impulsy/L, typ oleju) przez panel sterowania.
Uruchom program autotestowy, aby sprawdzić nieprawidłowości czujników lub zakłócenia sygnału.
1. Podczas korzystania z miernika przepływu unikaj szybkiego przepływu lub nadmiernych wibracji, aby uniknąć błędów lub uszkodzeń.
2. Wyczyść i utrzymujMiernik przepływu paliwaregularnie, aby zapewnić normalne działanie.
3. Dbaj o bezpieczeństwo podczas pracy w celu uniknięcia zagrożeń, takich jak porażenie prądem, oparzenie i zatrucie chemiczne.
4. Po instalacji wymagany jest faktyczny test pracy, aby zauważyć, czy wyjście miernika przepływu jest dokładne i czy instalacja jest twarda.
5. Jeśli wymagane jest długoterminowe przechowywanie, do licznika przepływu należy wprowadzić pewną ilość środka czyszczącego, aby zapobiec rdzy i korozji części wewnętrznych, które wpływają na żywotność usług.
6. UWAGI KONSERWACJI Należy zwrócić uwagę na cykle i metody konserwacji, a części konserwacyjne powinny być czyszczone i wymieniane w odpowiednim czasie.
Mierniki antytatyczne: Używaj narzędzi odpornych na eksplozję podczas instalacji i podłącz drut uziemiający, aby wyeliminować statyczną energię elektryczną.
Unikaj na biegu jałowym: przed rozpoczęciem maszyny po raz pierwszy upewnij się, że rurociąg jest wypełniony olejem, aby zapobiec szlifowaniu suchego wirnika miernika przepływu.
Regularna konserwacja: Wyczyść filtr co sześć miesięcy i sprawdzaj zużycie wirnika. Sprawdź elastyczność uszczelnienia w ekstremalnych temperaturach, aby zapobiec kruchemu pęknięciu w niskiej temperaturze lub starzeniu się wysokiej temperatury.
1. Błąd wpust: Sprawdź blokadę filtra, zablokowanie wirnika lub zakłócenia sygnału.
2. Nie ma wyjścia sygnału: Sprawdź napięcie zasilania i czy zaciski okablowania są luźne.
3. Abnormalny dźwięk/wibracje: Sprawdź kawitację lub niewystarczające wsparcie rur.
Krótko mówiąc, licznik przepływu jest bardzo praktycznym instrumentem, który może dokładnie zmierzyć przepływ płynów i zapewnić ważne wsparcie techniczne dla produkcji przemysłowej, ochrony środowiska i innych dziedzin. Mam nadzieję, że ten artykuł pomoże ci zrozumieć podstawowe zasady i wykorzystanie liczników przepływu oraz zapewnić pomoc w pracy.
